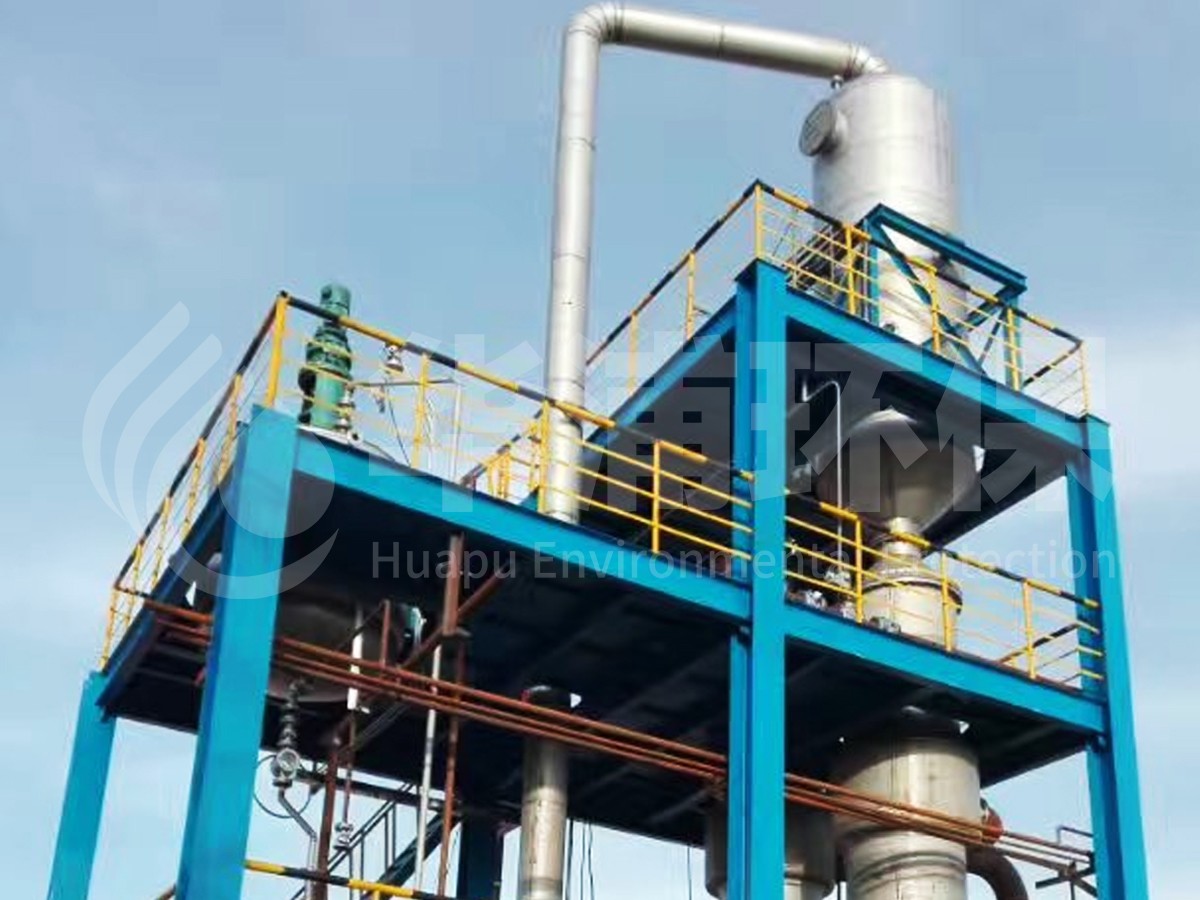

MVR蒸发结晶装置
MVR蒸发结晶装置，通过回收二次蒸汽潜热实现能量循环利用，相比传统多效蒸发节能50%以上，无需外供生蒸汽即可运行，是实现高盐废水零排放和资源回收的核心装备。
全国服务热线：400-611-6861
产品介绍
一、应用场景
MVR蒸发结晶装置，通过回收二次蒸汽潜热实现能量循环利用，相比传统多效蒸发节能50%以上，无需外供生蒸汽即可运行，是实现高盐废水零排放和资源回收的核心装备。
煤化工：高盐废水处理及资源回收。
锂电新能源：锂电正极材料生产、锂电回收行业的硫酸锂/氢氧化锂蒸发浓缩与结晶。
高盐废水零排放：化工、印染、制药、电镀行业高盐废水处理，实现清水回用+结晶盐资源化。
有色冶金：萃余液、高盐母液、污酸处理及蒸发分盐。
生物化工/食品：葡萄糖酸钠、氨基酸等热敏性物料的低温蒸发结晶。
二、产品介绍
MVR技术将蒸发产生的二次蒸汽经压缩机压缩升温升压后，重新作为加热热源返回蒸发器。压缩机仅需提供物料沸点升所需的温升功率（通常12-20℃），即可驱动数倍蒸发量，相当于10-15效蒸发器的节能效果。
技术优势
极致节能
吨水蒸发电耗25-40 kWh，蒸汽消耗≤150 kg/吨水，较三效蒸发节能50%以上。
无废热排放
二次蒸汽全回收利用，无需循环冷却水，降低冷却塔负荷。
低温蒸发
蒸发温度40-80℃，适合热敏性物料，不易变性。
自动化程度高
PLC全自动控制，集成远程监控与联锁保护。
工艺选型
物料特性 | 工艺影响 | 应对措施 |
高粘度/易结垢 | 流动阻力大，易堵管结壁 | 选强制循环蒸发器，管流速1.5-3m/s |
热敏性 | 高温易分解/变性 | 选低温蒸发（≤80℃）、短停留时间 |
高氯离子（>500ppm） | 腐蚀性强 | 过流部件选钛合金TA2/双相钢2205 |
沸点升高大 | 压缩机温升需覆盖 | 葡萄糖酸钠需18-20℃温升 |
设备选型
1.蒸发器类型选择
类型 | 适用工况 | 特点 |
强制循环蒸发器 | 高粘度、易结垢、含结晶颗粒工况 | 流速高（1.5-3m/s），防堵防垢，适用范围广 |
降膜蒸发器 | 低粘度、热敏性、无结晶工况 | 传热系数高，停留时间短，适配热敏性物料 |
OSLO/DTB结晶器 | 需控制晶体粒度的工况 | 晶体均匀，纯度高，适配结晶需求 |
2.材质选择
材质类型 | 适用场景 | 核心优势 |
316L不锈钢 | 低氯环境（<200ppm） | 耐腐蚀，成本适中，适配常规工况 |
双相不锈钢2205/2507 | 常规高盐场景，氯离子<0.5g/L | 耐点蚀，适配多数工业高盐废水 |
钛合金TA2 | 氯离子>500ppm或高温酸性工况 | 耐强腐蚀，适配极端高氯环境 |
哈氏合金C-276 | 含氰化物、强酸等极端腐蚀环境 | 耐强腐蚀，适配各类极端复杂工况 |
3.压缩机选型
压缩机类型 | 适用温升 | 特点 |
罗茨压缩机 | 8-15℃ | 结构简单，适配沸点升较低物料，成本适中 |
离心式压缩机 | 12-25℃ | 效率高，运行稳定，适配多数工业废水场景 |
多级串联压缩机 | >25℃ | 适配高沸点升物料，投资较高但运行稳定 |
材质补充 | - | 压缩机材质需匹配工况，优先选用碳钢镀镍或双相钢 |
4.辅助设备
循环泵：大流量、低扬程轴流泵，变频调节。
固液分离：离心机或真空带式过滤机分离结晶盐。
干燥系统：气流干燥/盘式干燥机，确保产品含水率<0.5%。
自动化系统：PLC/DCS+在线清洗（CIP），故障联锁保护。
